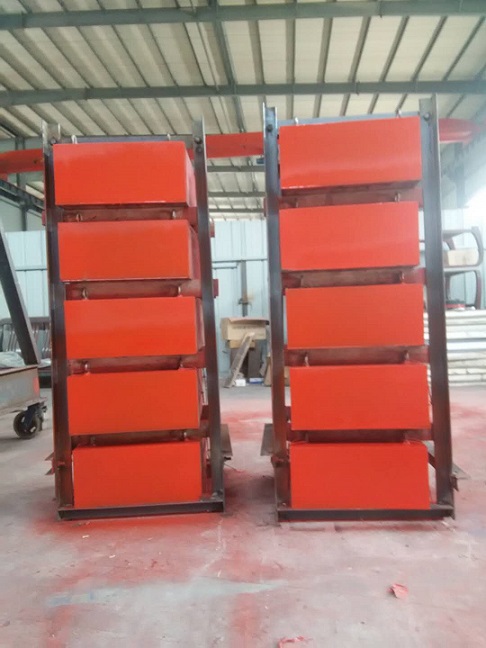

某永磁懸掛除鐵器運用了E型磁路，良好地運用了永磁的優點，不但使得除鐵器的磁域越寬、磁場梯度越高、磁程度越深，實現了額定度550mm處磁極中心對應磁感應強度達1500Gs，直徑1200mm范圍內的對應磁感應強度不小于800Gs，產生的吸引力較強，還使整機做到了輕量化、小型化、低成本。
　　該永磁除鐵器的整體設計制作如下：
　　該設備的設計制作主圍繞著磁感應強度指標及棄鐵設施兩方面進行，而如何優化磁源的設計又是這兩方面的核心，解決好，即可達事半功倍的成果。
　　一、磁源的設計和制作：
　　在一塊導磁極（主軛板）上固定大小相等的若干稀土釹鐵硼塊組成磁源，兩側由導磁板（付軛板）圍攏，形成"E"磁路，磁源與副軛板間加一定量的導磁材料，以增加磁通量，從而使懸掛除鐵器產生夠大的磁場，完成吸鐵功能。
　　二、棄鐵設施的設計制作：
　　1、設計2個滾筒，其中一個為驅動滾筒；
　　2、設計2件托輾，托起皮帶，并有防范跑偏的功能；
　　3、設計驅動裝置。驅動裝置由電機與減速器組成，電機帶動著減速器，經過傳動裝置，使驅動滾筒轉動，從而帶動皮帶運轉，，皮帶上裝有不銹鋼刮板，將吸附物刮出并拋入棄鐵斗內，完成棄鐵功能。
　　三、其它方面：
　　1、每個靠近懸掛除鐵器下方的設備選用了不銹鋼的材料，防范了磁化；
　　2、設計了行走式小車裝置，可以使得除鐵器位置敏捷的變動；
　　3、電氣控制系統主是驅動皮帶連接運轉和停止及控制行走小車橫跨于運煤皮帶。
